15 936 ₴/кв.м
|

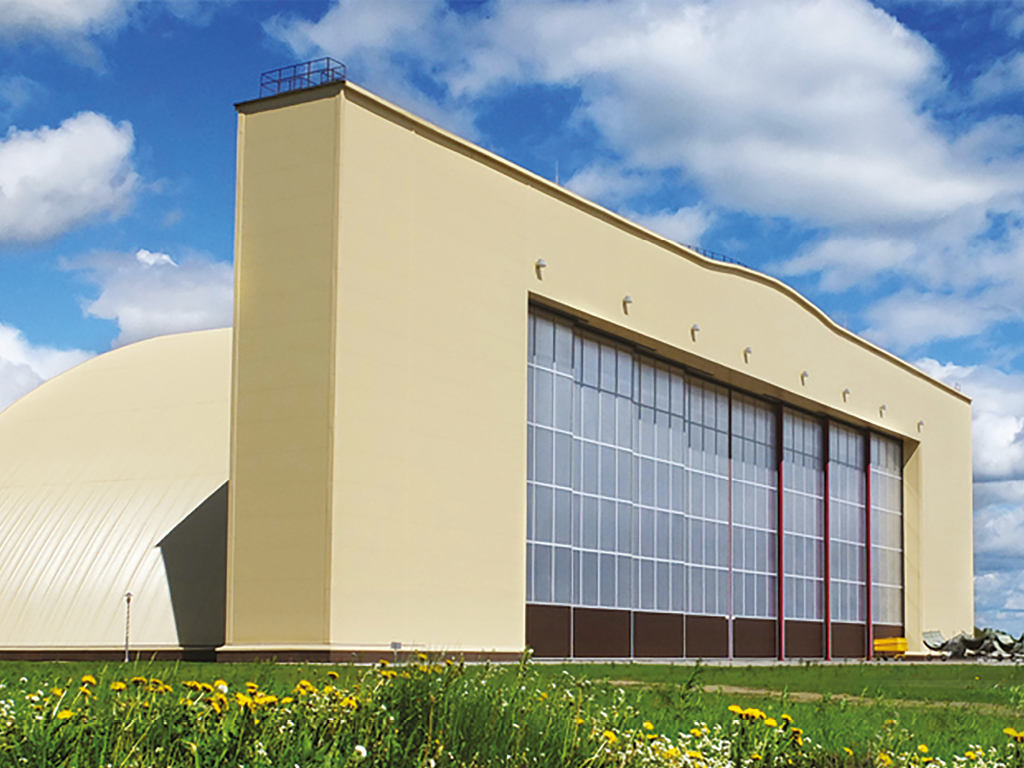

Ангарні ворота DoorHan призначені для перекриття прорізів у приміщеннях для технічного обслуговування і зберігання літаків різних класів — від широкофюзеляжних до бізнес-класу. Ворота такого типу можуть встановлюватися в корпусах інших призначень — скрізь, де потрібна велика ширина і висота відкритого отвору.

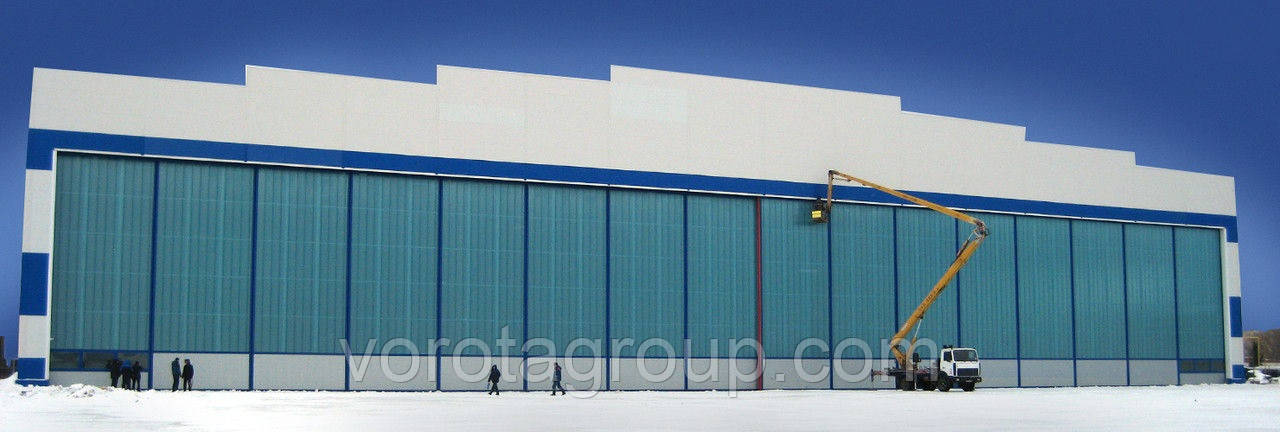

Відкатні опорні ворота для отвору 55 х 16 м

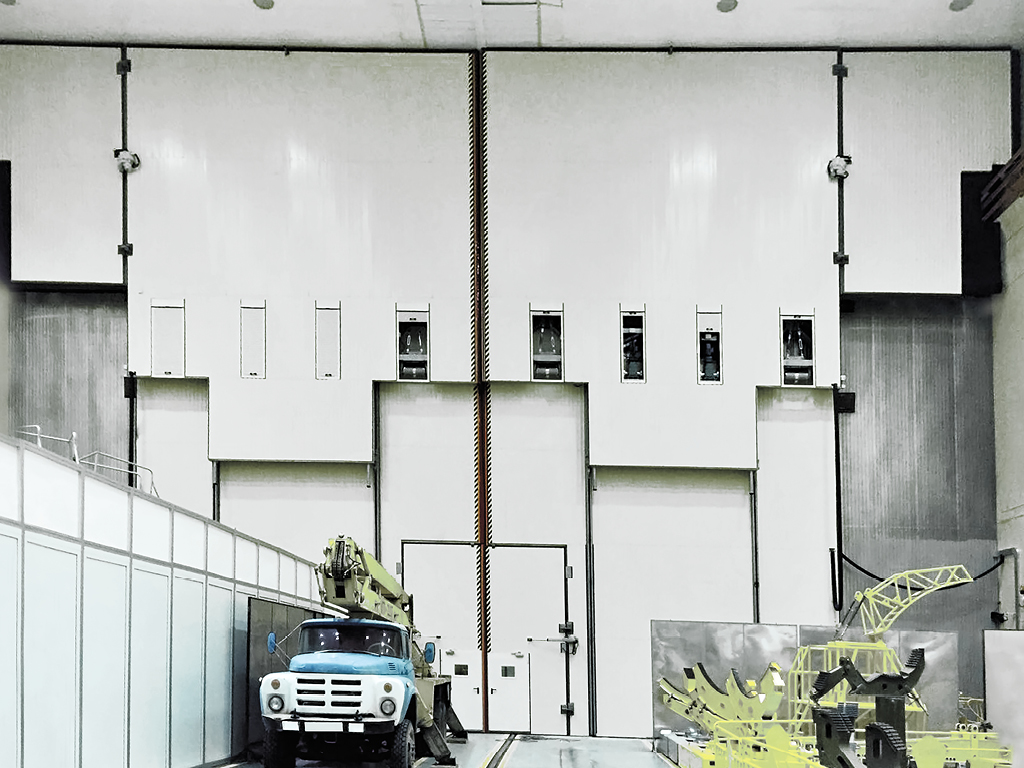

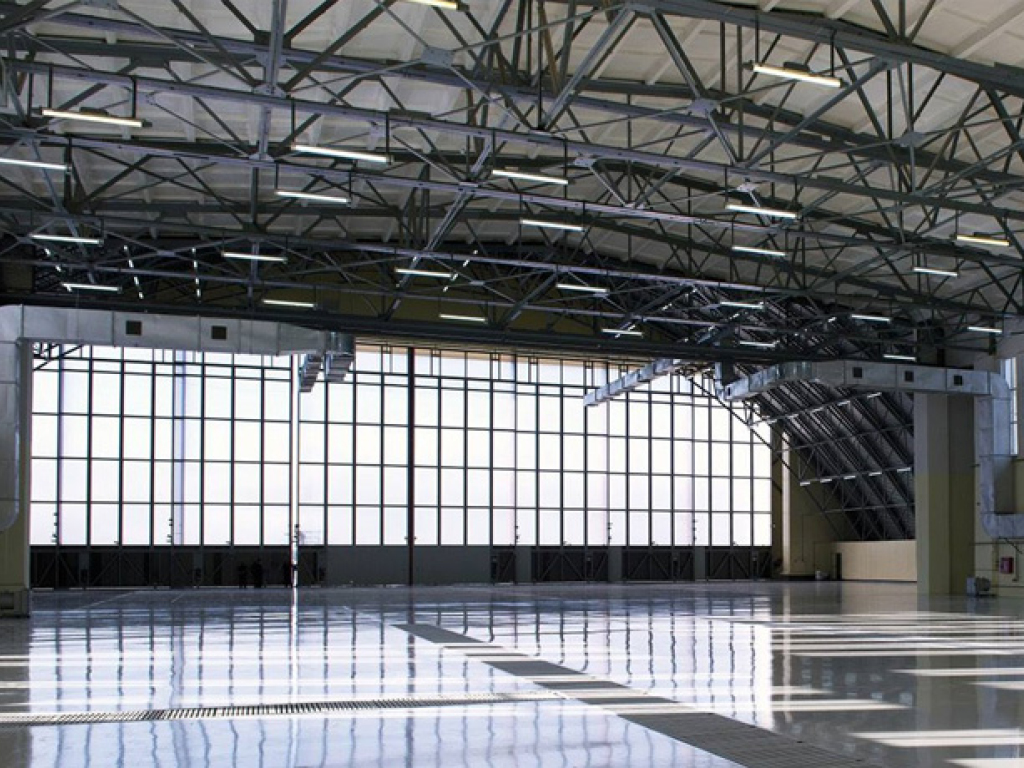

Внутрішній вигляд відкатних опорних воріт для отвору 55 х 16 м ЗОНА ЗАСТОСУВАННЯДрук розділу
ПЕРЕВАГИ
|
ДИЗАЙН
ВИДИ СЕНДВІЧ-ПАНЕЛЕЙ
Горизонтальна смуга
Хвиля
Широка центральна смуга
Дошка
ТИП ПОВЕРХНІ
Гладка
Стукко
Під дерево
СТАНДАРТНІ КОЛЬОРИ ПО RAL-КАРТІ
RAL 9003 білий
RAL 7004 сірий
Коричневий RAL 8014
RAL 5005 синій
Зелений RAL 6005
RAL 3005 бордовий
RAL 9006 сріблястий
RAL 3000 червоний
ТАБЛИЦЯ РОЗМІРІВ
| ПАРАМЕТР | ПОКАЗНИК |
|---|---|
| Ширина отвору, мм | від 30 000 до 200 000 і більше |
| Висота отвору, мм | від 8 000 до 50 000 і більше |
РОЗМІРИ ОТВОРУ
КОНСТРУКЦІЯ
1. Верхні напрямні воріт
2. Струмопідвід
3. Система алюмінієвих фасадних профілів
4. Каркас воріт
5. Аварійне відкривання
6. Блок управління
7. Мотор-редуктор
8. Нижній опорний ролик

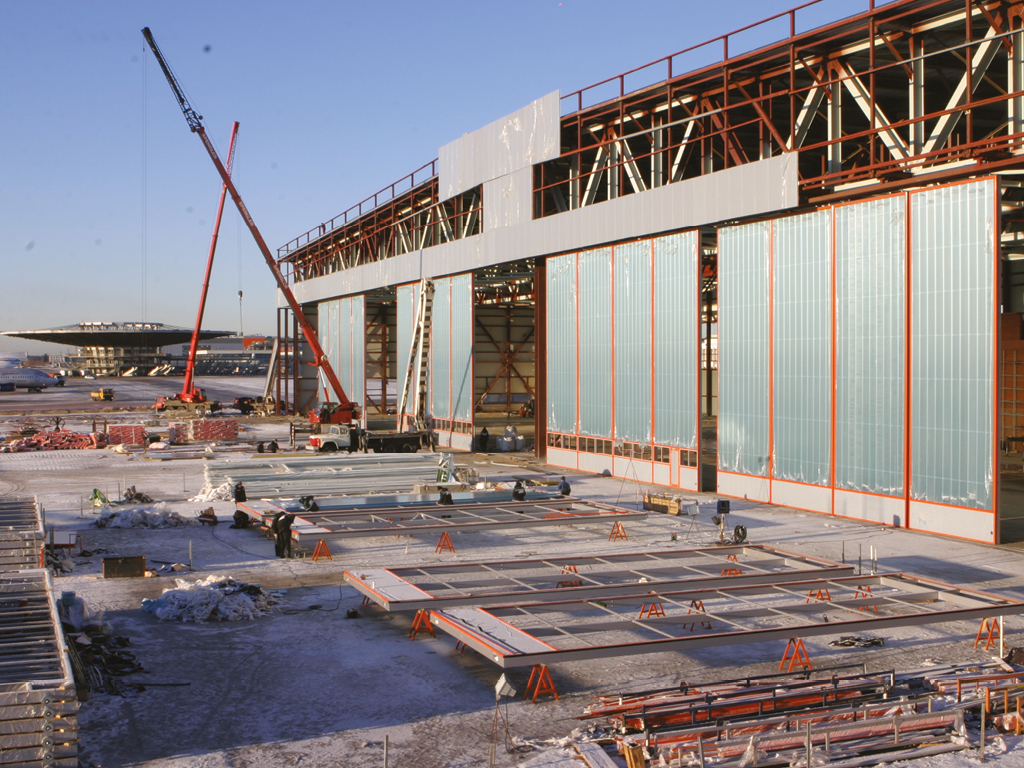

СПОСОБИ МОНТАЖУ
 |
Монтаж воріт проводиться у відповідності з проектом виробництва робіт (ППР). При здачі воріт в експлуатацію приймально-здавальної комісії проводиться перевірка роботи воріт у відповідності з альбомом «Програма і методика випробувань». |
СТАНДАРТНІ КОНСТРУКТИВНІ РІШЕННЯ
 |

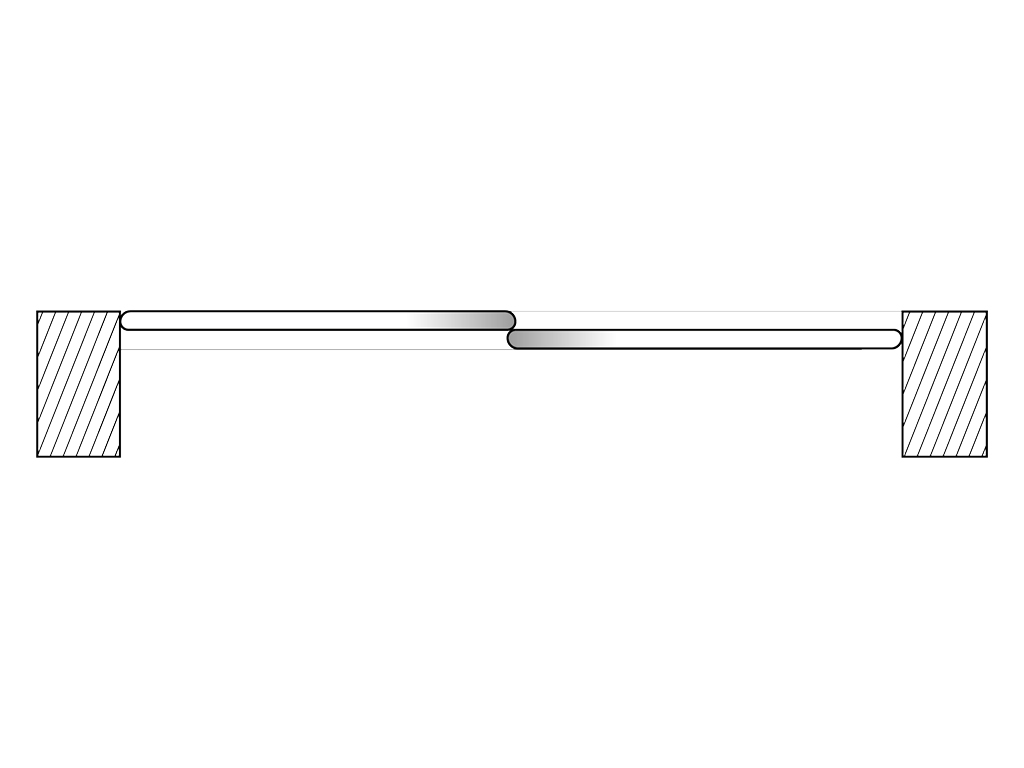

Взаємне перекочування полотен воріт |
 |

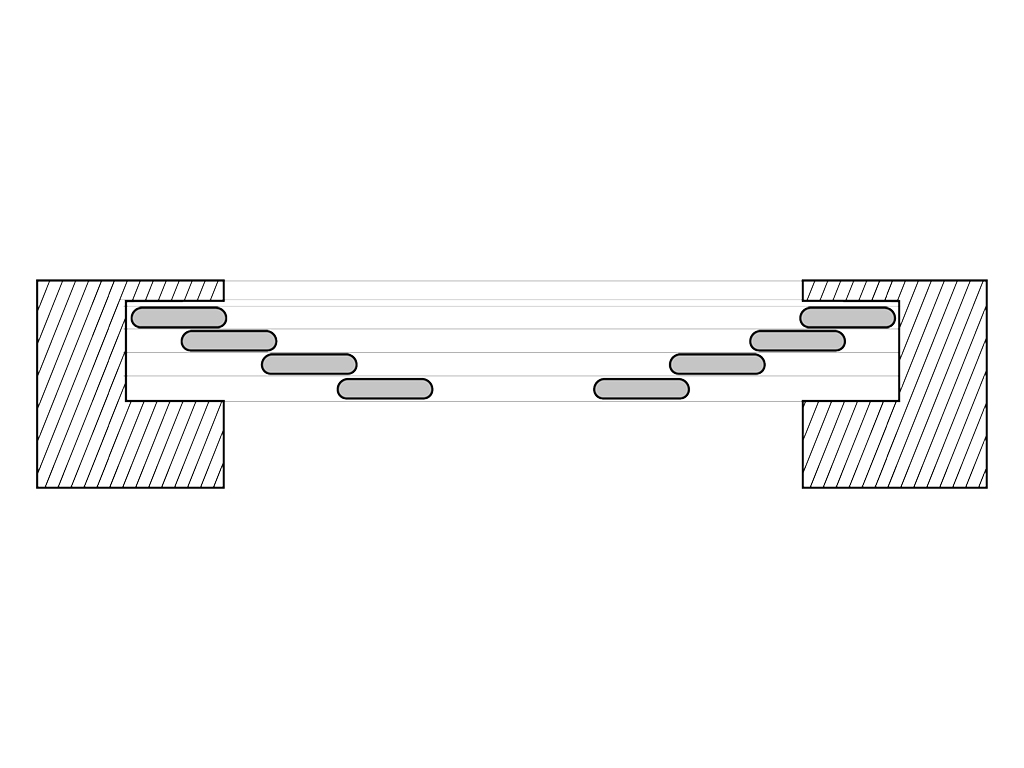

Телескопічне розкочування полотен воріт |
 |

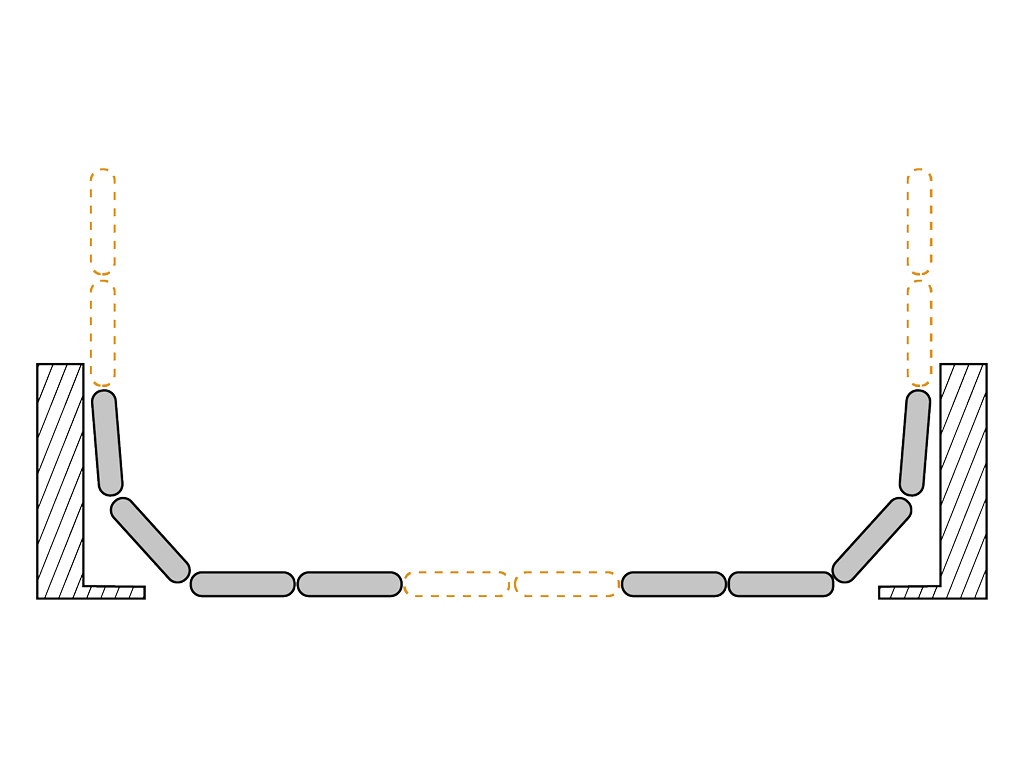

Розкочування полотен по радіусу західних воріт |
БАЗОВА КОМПЛЕКТАЦІЯДрук розділу
 |

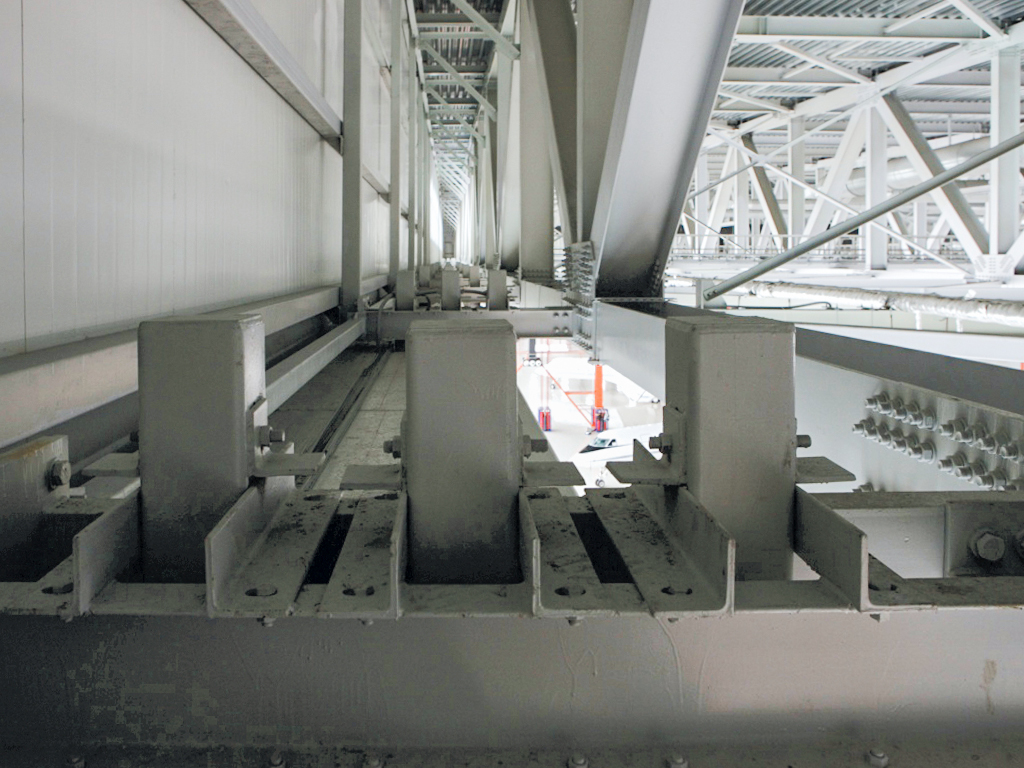

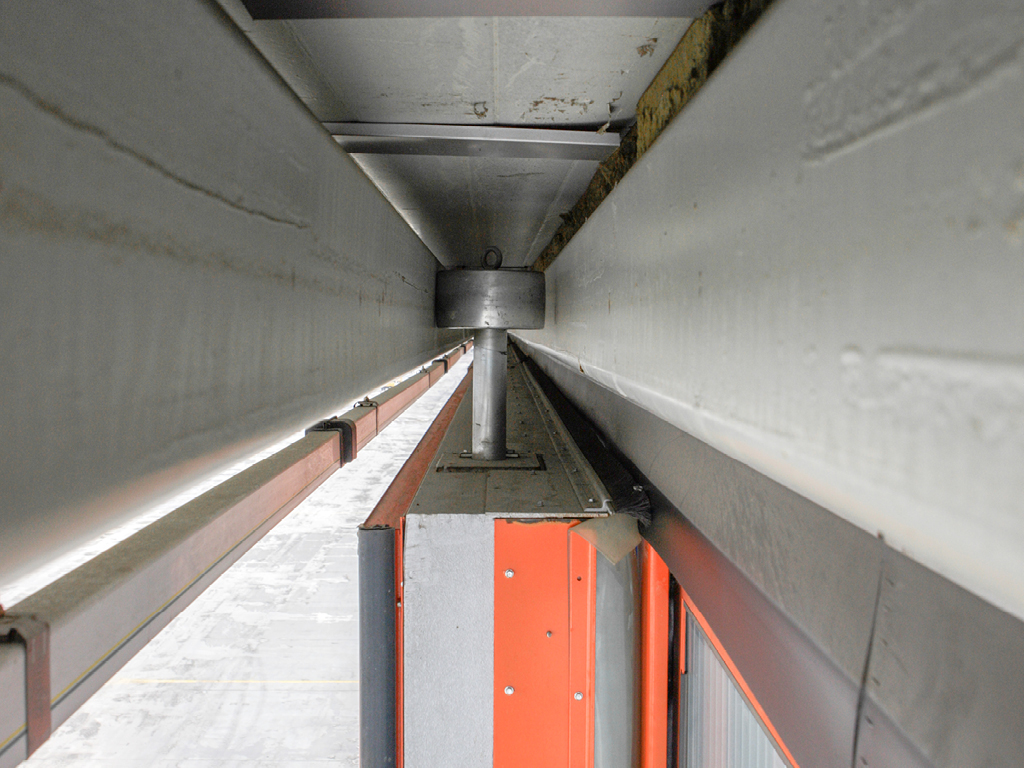

Верхні напрямні виконуються з закритих прокатних профілів, кронштейни кріплень мають можливість рихтування. При рихтуванні верхніх напрямних пред'являються вимоги до точності установки, які вказуються в проектній документації. |
 |
Прив'язка верхніх напрямних воріт до будівельним конструкціям ангару здійснюється при проектуванні воріт. Після закінчення монтажу виконується виконавча зйомка, після аналізу якої, дається дозвіл на остаточну обварку кронштейнів. |
 |

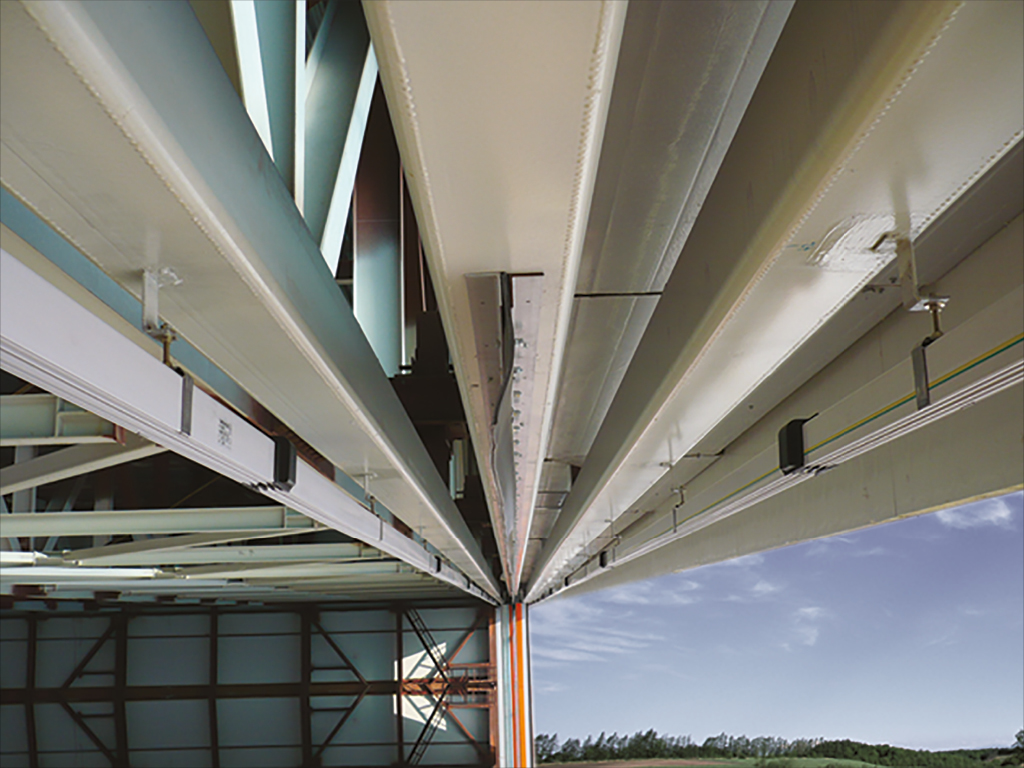

У верхній частині воріт встановлені ролики, які перекочуються по верхніх напрямних і передають горизонтальну вітрове навантаження на будівельні конструкції ангара. |
 |
В залежності від технічного завдання і конструкторського рішення, підведення силового живлення до стулок воріт може здійснюватися двома способами: троллейным струмопідведення або гнучкою кабельної ланцюгом закритого типу. Обидві системи надійно підводять силове харчування до рухомої стулці воріт. Міцний корпус токоподвода має малу вагу. Струмопідведення надійні при інтенсивному використанні, зручні при монтажі, володіють високою ремонтопридатністю. Струмопідведення можуть використовуватися при установці воріт в приміщенні і на відкритому повітрі, в діапазоні температур від +40 до -50 °С. |
 |

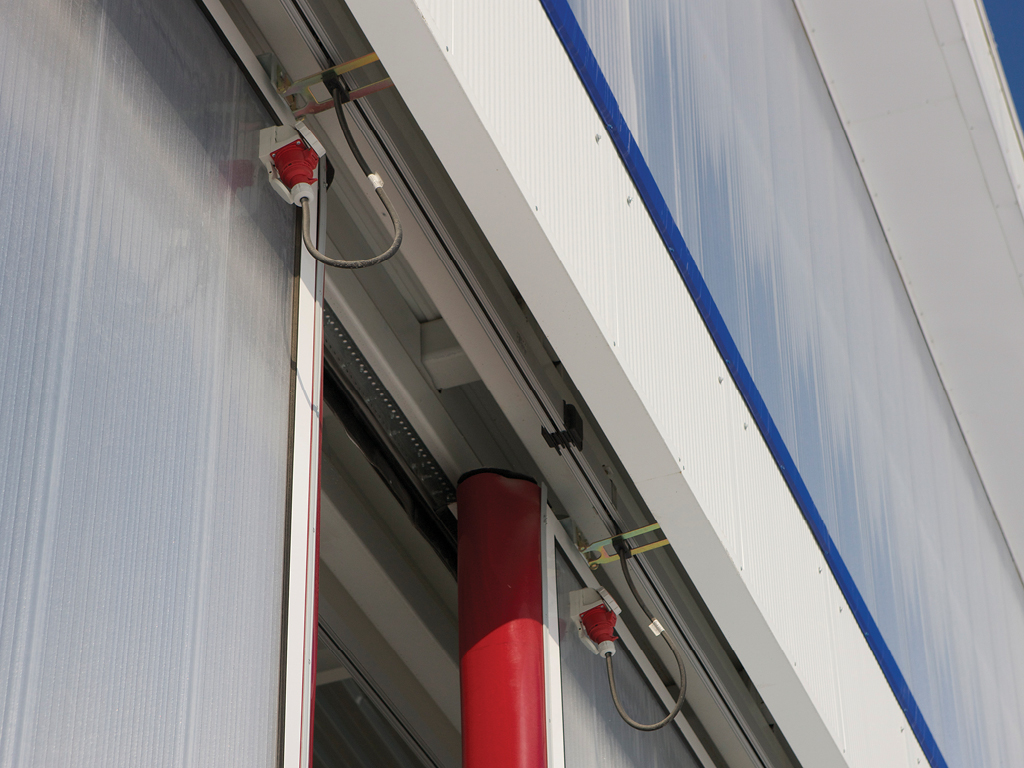

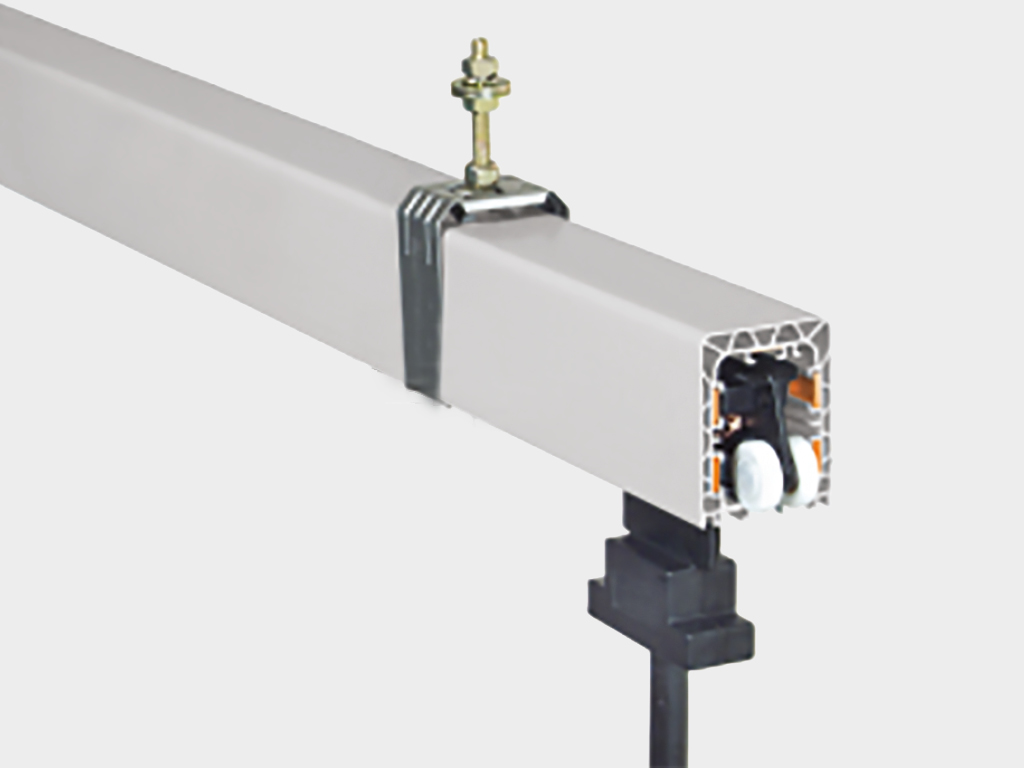

Тролейний струмопідвід. |
 |

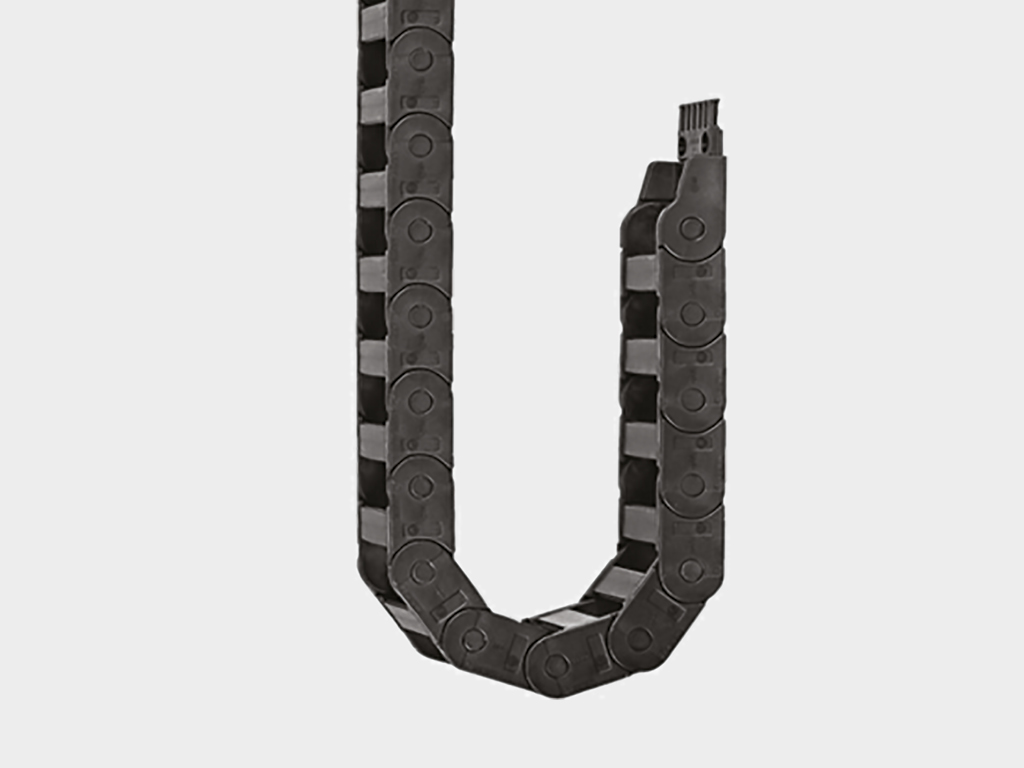

Гнучка кабельна ланцюг. |
 |

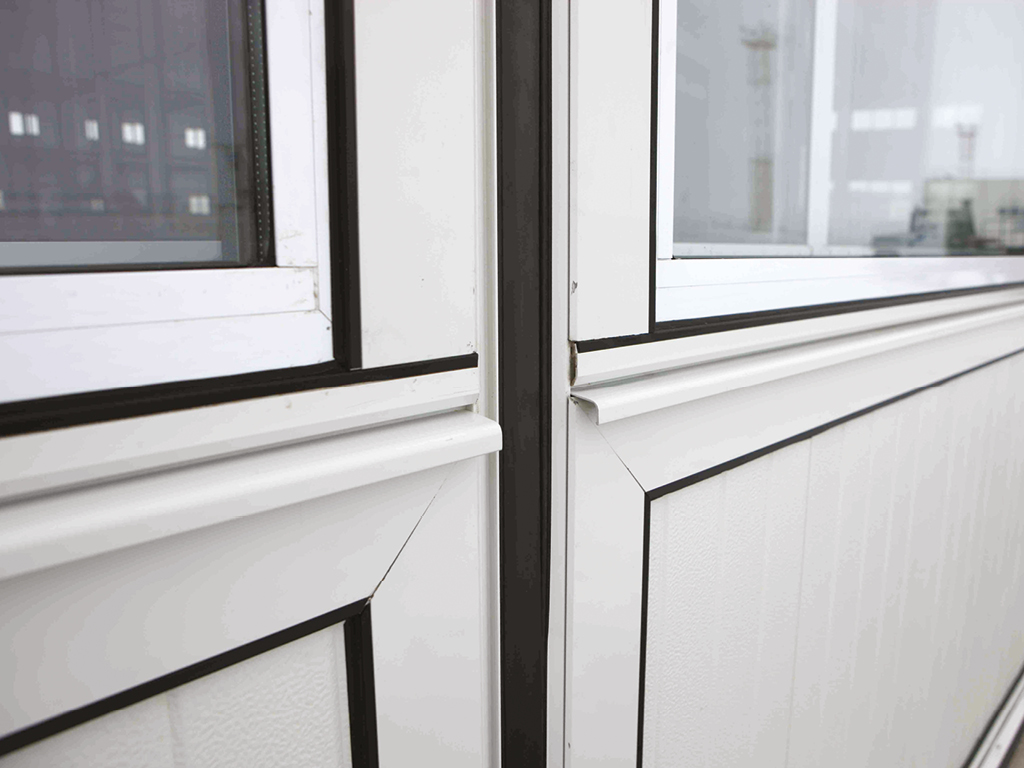

Система алюмінієвих профілів. Ущільнення, сендвіч-панелі і полікарбонат кріпляться до каркаса за допомогою спеціальних алюмінієвих профілів. Кольори каркасу, сендвіч-панелей, полікарбонату і профілів додатково узгоджуються з замовником. |
| <img data-fancybox data-src="/upload/spravka/data/1C_KTR//Ангарные ворота/Базовая и дополнительная комплектация/АНГАРНЫЕ ВОРОТА-25-уплотнения-БАЗОВАЯ КОМПЛЕКТАЦИЯ.jpg" src="https://doorhan.ru/upload/spravka/data/1C_KTR//%D0%90%D0%BD%D0%B3%D0%B0%D1%80%D0%BD%D1%8B%D0%B5%20%D0%B2%D0%BE%D1%80%D0%BE%D1%82%D0%B0/%D0%91%D0%B0%D0%B7%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%B8%20%D0%B4%D0%BE%D0%BF%D0%BE%D0%BB%D0%BD%D0%B8%D1%82%D0%B5%D0%BB%D1%8C%D0%BD%D0%B0%D1%8F%20%D0%BA%D</span> |
| Основні | |
|---|---|
| Виробник | DoorHan |
| Країна виробник | Чехія |
| Висота | 2 м |
| Конструкція полотна воріт | Секційна |
| Матеріал воріт | Метал |
| Наявність утеплювача | Так |
| Область застосування воріт | Промислові |
| Покриття | Лакофарбове |
| Пульт дистанційного керування | Так |
| Спосіб управління воротами | Автоматичний |
| Тип виробу | Ворота |
| Тип відкривання воріт | Підйомні |
| Колір | Різні кольори |
| Ширина | 2.8 м |

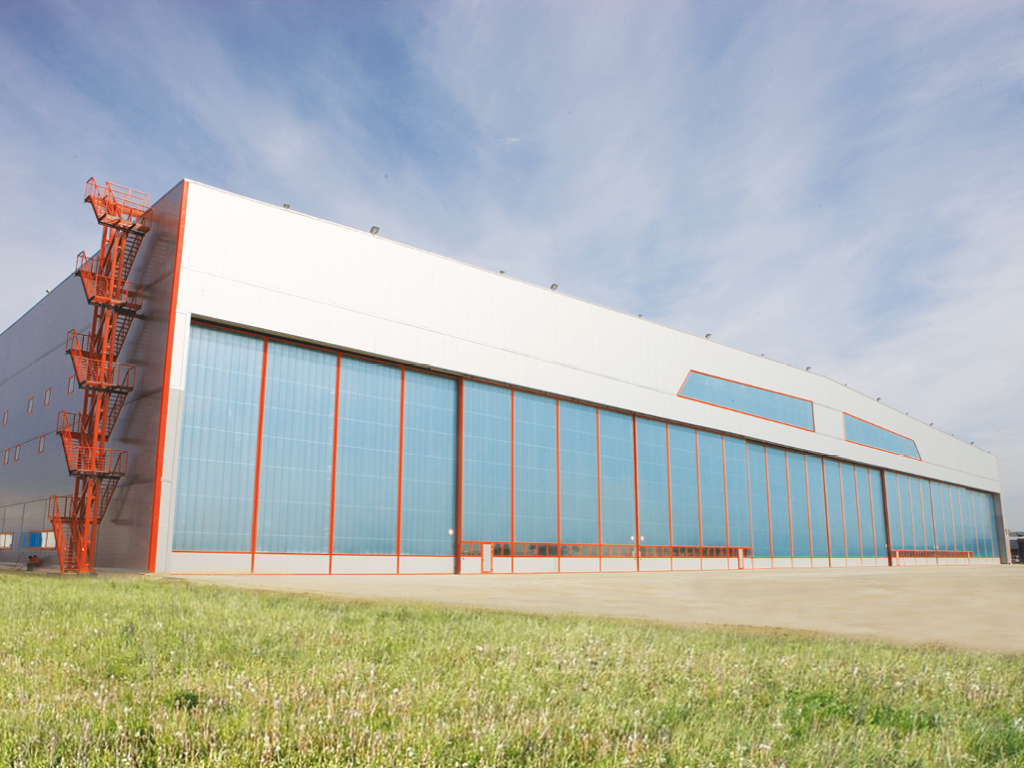

Авіаційні ангари для зберігання і обслуговування повітряних широкофюзеляжних суден.
Ангари для зберігання і обслуговування вертольотів.

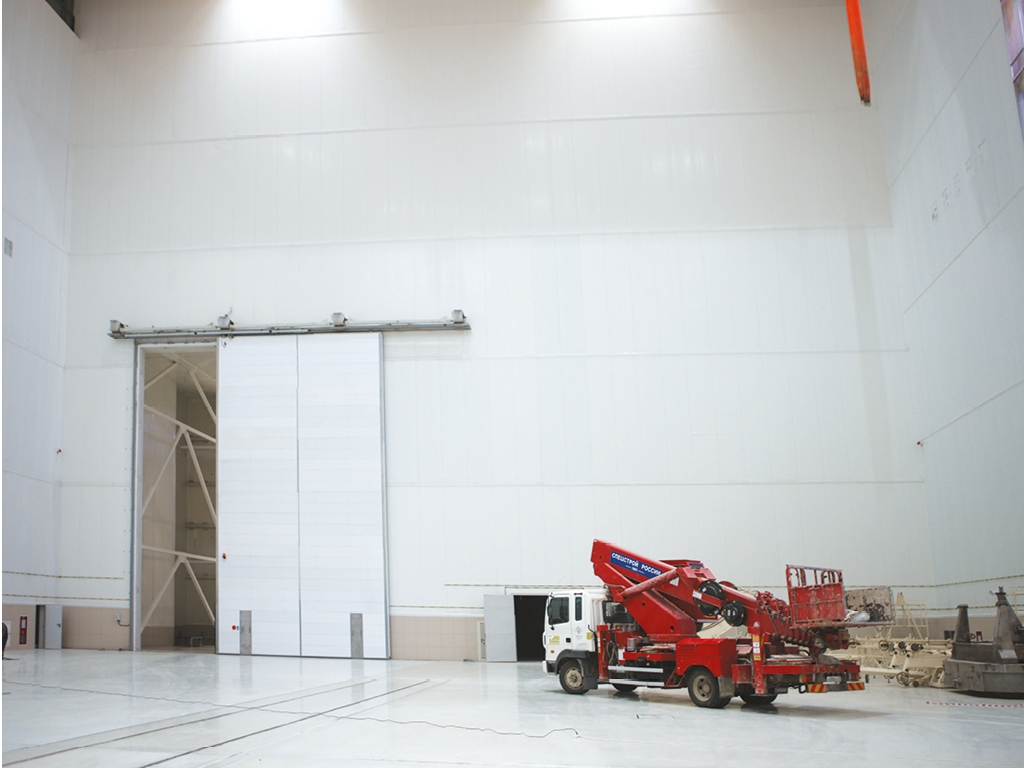

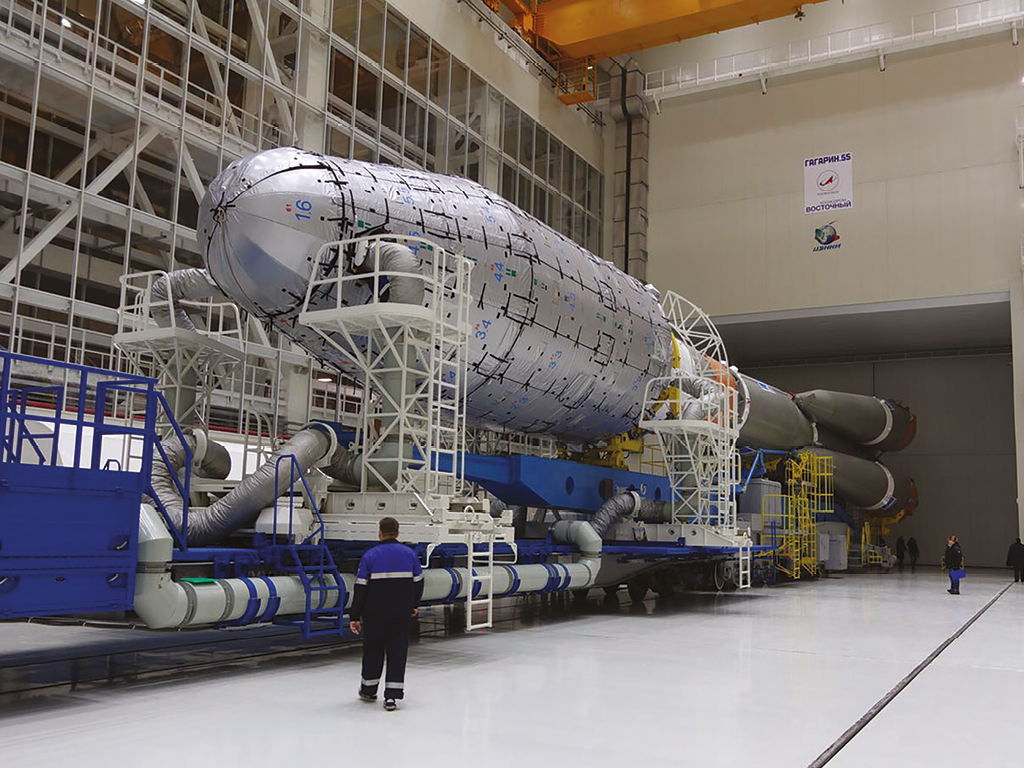

Монтажно-випробувального корпусу (МІК) для остаточної зборки ракетоносіїв.
Елінги для зберігання і обслужитвания дирижаблів.
«Чисті» приміщення.
Стадіони та спортивні споруди.
Цех з мостовим краном.
