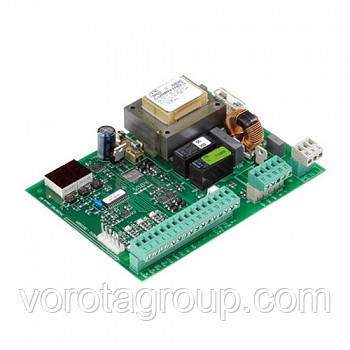

Плата управління 578D
Плата управління (вбудована в привід)
| Модель | 780 D (вбудована в привід) | 578 D (зовнішня) |
| Трансформатор | Окремий (клемні з'єднання з друкованою платою) |
Вбудований |
| Напруга електроживлення | ~230 В (+6% -10%), 50 (60) Гц | ~230 В (+6% -10%), 50 (60) Гц |
| Споживана потужність | 10 Вт | 10 Вт |
| Макс. потужність приводу | 1000 Вт | 1000 Вт |
| Макс. споживання струму аксесуарами | 0,5 A | 0,5 A |
| Діапазон робочих температур | -20°C ÷ +55°C | -20°C ÷ +55°C |
| Плавкі запобіжники | 2 | 2 |
| Режими роботи | Автоматичний / Автоматичний + Покроковий / Напівавтоматичний / Напівавтоматичний + Покроковий / Безпека / Напівавтоматичний B / Присутність оператора C / Змішаний B/C |
Автоматичний / Автоматичний + Покроковий / Напівавтоматичний / Напівавтоматичний + Покроковий / Безпека / Напівавтоматичний B / Присутність оператора C / Змішаний B/C |
| Час роботи | Програмується (від 0 до 4 хв) | Програмується (від 0 до 4 хв) |
| Час автоматичного закриття | Програмується (від 0 до 4 хв) | Програмується (від 0 до 4 хв) |
| Штовхає зусилля | Регулюється, 50 рівнів | Регулюється, 50 рівнів |
| Входи на клемній колодці | Відкрити – Частково відкрити Пристрої безпеки при відкриванні – Пристрої безпеки при закриванні – Стоп – Профіль безпеки – Електроживлення + Земля |
Відкрити – Частково відкрити Пристрої безпеки при відкриванні – Пристрої безпеки при закриванні – Стоп – Профіль безпеки – Електроживлення+земля – Кінцеві вимикачі відкривання і закривання – Енкодер |
| Гніздові роз'єми | Кінцеві вимикачі відкриття і закрыва ня / Конденсатор приводу |
/ |
| Виходи на клемній колодці | Сигнальна лампа / Привід / Електроживлення аксесуарів =24 В / Лампа-індикатор =24 В – Запрограмований по часу контактний вихід Управління електрозамком / Світлофор – Failsafe (Тест фотоелементів) |
Сигнальна лампа / Привід / Електроживлення аксесуарів =24 В / Лампа-індикатор =24 В – Запрограмований по часу контактний вихід Управління електрозамком / Світлофор – Failsafe (Тест фотоелементів) |
| Роз'єм | 5-штирьовий роз'єм для плат Minidec, декодера або радіоприймачів RP | 5-штирьовий роз'єм для плат Minidec, декодера або радіоприймачів RP |
| Засіб програмування | 3 кнопки (+, -, F) і дисплей, основні і додаткові налаштування | 3 кнопки (+, -, F) і дисплей, основні і додаткові налаштування |
| Функції, програмовані в основних налаштуваннях |
Режим роботи – Час автоматичного закривання – Штовхає зусилля – Напрямок руху воріт – Закривання |
Режим роботи – Час автоматичного закривання – Штовхає зусилля – Напрямок руху воріт – Закривання |
| Функції, програмовані в додат вих налаштуваннях |
Пусковий момент – Гальмування – Failsafe (Тест фотоелементів) – Попереднє включно чення сигнальної лампи – Лампа-індикатор/Запрограмований по часу контактний вихід/ Електрозамок при відкриванні та закриванні – Режим роботи пристроїв безпеки при відкриванні та закриванні – Енкодер/Чутливість пристрою захисту від механічних травм Уповільнення – Час часткового відкривання – Час роботи – Вимога виконати технічне обслуговування – Лічильник робочих циклів |
Пусковий момент – Гальмування – Failsafe (Тест фотоелементів) – Попереднє включно чення сигнальної лампи – Лампа-індикатор/Запрограмований по часу контактний вихід/ Електрозамок при відкриванні та закриванні – Режим роботи пристроїв безпеки при відкриванні та закриванні – Енкодер/Чутливість пристрою захисту від механічних травм Уповільнення – Час часткового відкривання – Час роботи – Вимога виконати технічне обслуговування – Лічильник робочих циклів |
| Сигналізація стану системи | Дисплей | Дисплей |
| Сумісність корпусів | / | Мод. E – L – LM |
| Основні | |
|---|---|
| Виробник | Faac |
| Країна виробник | Італія |
| Призначення | Для підйомних воріт |
