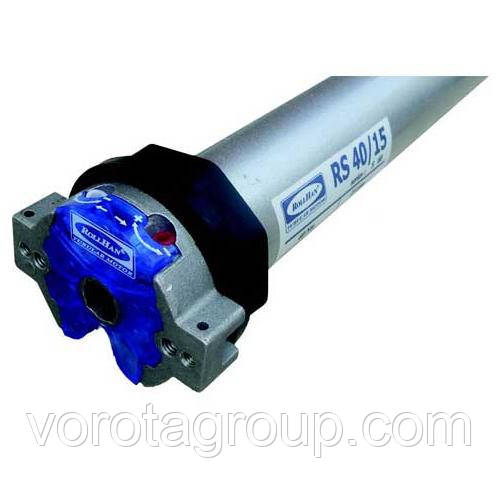

Автоматика для захисних ролет та рольворот DoorHan RS40/15Kit

Автоматика для ролет DoorHan RS40/15Kit 40 Нм без аварійного відкривання на 60 вал.

RS40/15KIT Doorhan

Комплект внутривального електроприводу з пластинами кріплення і адаптерами на вал 60 мм для рольставен.

Крутний момент: 40 Hm.

Швидкість обертання: 15 об/хв Діаметр труби: 45 мм.

Напруга живлення: 220 в Потужність : 170 Вт. Довжина: 545 мм

Обороти кінцевика: 23.

Безперервний час роботи: 4 хв.

Ступінь захисту: IP44.

Серія 45
Електроприводи 45-ї серії призначені для автоматизації ролет з вагою полотна до 60 кг і діаметром вала 60, 70 мм (RV60 і RV70).

Технічні характеристики

Особливості

• Сталевий корпус і шестерні редуктора
• 100% контроль якості
• Латунні осі і шестерні блоку кінцевих вимикачів.
• Міцний алюмінієвий корпус блоку кінцевих вимикачів.

Внутрівальні електроприводи DoorHan призначені для автоматизації рольставней, сонцезахисних маркіз, екранів і жалюзі.
Електроприводи DoorHan поєднують в собі високу якість, простоту монтажу та експлуатації.
Під маркою DoorHan Ви отримуєте високотехнологічний пристрій, що перевершує по технічним характеристикам приводи найвідоміших європейських виробників.
В комплект електроприводів входить все необхідне для їх монтажу: пластина кріплення і комплект адаптерів.
Для приводів з аварійним відкриттям представлений великий ряд аксесуарів.
Приводи відрізняються високою якістю виконання, підвищеною надійністю, а також відповідають самим жорстким вимогам до безпеки і адаптовані до російських умов експлуатації.
Широкий діапазон робочих температур (від -60 до +55 °С) дозволяє використовувати внутрівальні електроприводи в різних кліматичних поясах, що підтверджено протоколом випробувань. Модельний ряд включає більше 20 різних приводів з крутним моментом від 6 до 300 Нм.

Діапазон робочої напруги від 180 до 280 В дозволяє використовувати внутрівальні електроприводи в мережах з нестабільною напругою.
Мотори електроприводів оснащені електротормозом, який забезпечує точність зупинки у крайніх положеннях і виконує функцію замку.
Перед відвантаженням зі складу все внутрівальні електроприводи проходять багатоступеневу перевірку. Вони перевіряються більш ніж за 15 параметрами на відповідність необхідним значенням, в обстановці, максимально наближеної до умов експлуатації.


Зовнішній вигляд

• Металевий корпус приводу надійно захищає двигун, редуктор і блок кінцевих вимикачів від різних видів впливів.
• У комплекті з приводом поставляються адаптери для вала, які виконані або з пластику, або з алюмінієвого сплаву. Вибір матеріалу адаптера залежить від моделі електроприводу і його максимальних навантажень.
• В комплект приводу також входять пластини для кріплення з пластику або металу (в залежності від моделі приводу і його максимального навантаження). Вони оснащені спеціальними кріпленнями, які дозволяють максимально швидко встановити привід.
• Високоякісна забарвлення корпусу приводів захищає від корозії і подовжує термін служби.

Кінцеві вимикачі

• Високоякісні мікровимикач від провідного виробника забезпечують максимально точну зупинку роботи привода за кінцевим вимикачів і розраховані на велику кількість спрацьовувань.
• Кінцеві вимикачі володіють високою точністю і надійністю роботи завдяки металевим шестерням і осях, стійким до зносу.
• Гайки кінцевиків пружні в крайніх положеннях, що запобігає поломку микровыключателей і продовжує термін їх служби.

Опір ізоляції внутрівальних електроприводів перевіряється на заводі під напругою 1 000 Ст. Це гарантує працездатність приводів в самих жорстких умовах експлуатації.


Редуктор

• Усередині корпусу розташований 3-ступінчастий планетарний редуктор, шестерні якого виконані з високоміцної сталі. Їх зносостійкість забезпечує великий ресурс роботи.

Монтаж

• Електропривод встановлюється вал рольставні за допомогою спеціальних адаптерів, що поставляються в комплекті з ним.
• С обратной стороны привод крепится к боковой крышке короба рольставни при помощи специальной пластины, входящей в комплект привода.
• Для настройки крайних положений используется специальный шестигранный регулировочный ключ, идущий в комплекте с приводом.

Монтаж электропривода прост и не занимает много времени.
