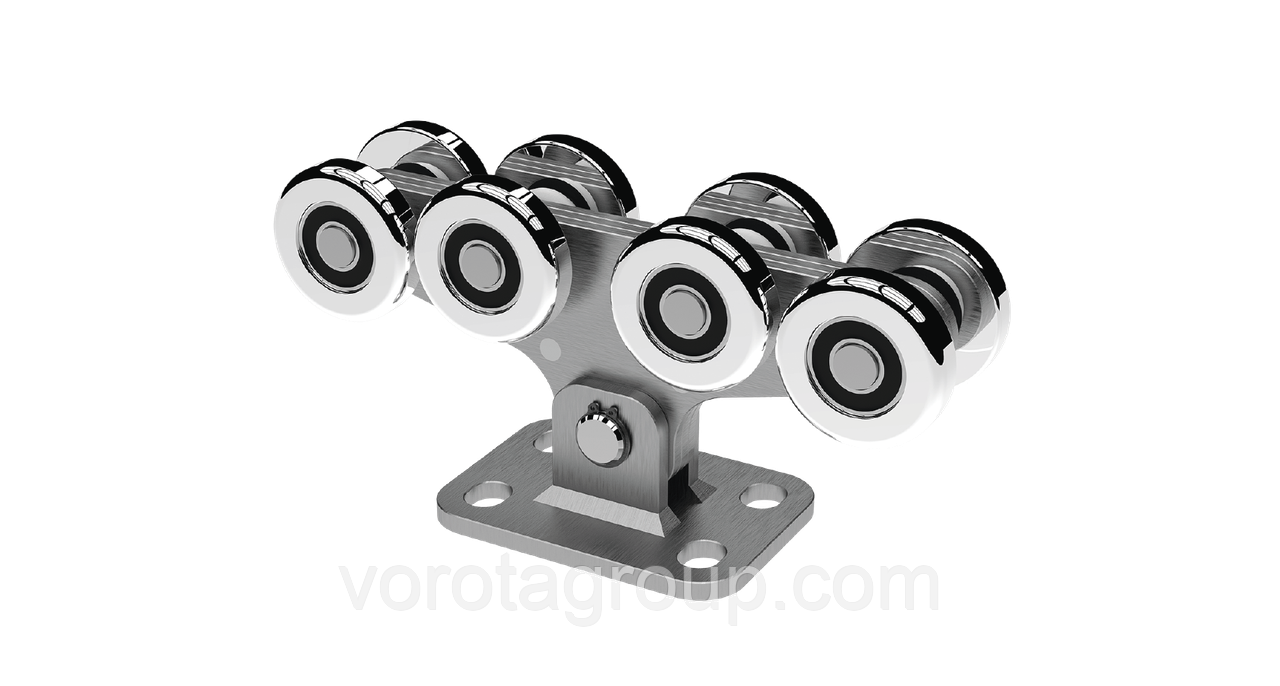

Каретка опорна для відкатних воріт Roll Grand на 800 кг

          Каретка Roll Grand, використовувана у великому консольному комплекті для воріт на 800 кг

Призначення: забезпечує переміщення консольних воріт вагою до 800 кг в заданому напрямку.

Монтаж: основа каретки несучої закріплюється за допомогою зварювання до закладного елемента або встановлюється на регулюючу опору з допомогою елементів кріплення. Роликова система Каретки несучої встановлюється всередину направляючої великий.

Матеріал: сталь вуглецева з гальванічним покриттям.

Каретка FURNITEH виготовлена із сталі і покрита цинковим покриттям. Підстава роликової опори виготовляється з використанням лазерного різання, що дозволяє створювати особливу форму кутів, довгасті форми і дозволяє використовувати більш товстий метал у виробництві. Коромисло виготовляється штампування металу. Колесо для ролика виготовляється на високоточному токарному верстаті. В підшипнику ми використовуємо графітову змазку, яка є більш зносостійкою. Після того, як масляна плівка перестає працювати, тверді частинки графіту захищають поверхню вузла від граничного тертя, корозії, задирів, заїдань і контакту з абразивами. Робочий діапазон температур роликової опори FURNITEH від -30 до +50 градусів.

Установка деталі:

Що б грамотно встановити роликову опору вам знадобляться регулювальні підставки. Завдяки технології лазерного різання ці дві деталі ідеально підігнані один під одного. Більш того, підставка дозволить регулювати каретку в трьох площинах. Що в комплексі дозволить зробити установку простий і практичною.

Технічні особливості:

Найскладніше у виготовленні роликової опори - проточить вісім коліс, такого діаметру, що б підшипник який вставляється всередину мав найбільшу площу дотику з колесом. Частина виробників вдається до хитрого способу - не робити колесо взагалі. Таким чином вони замовляю підшипник із збільшеною зовнішньої обоймою, що б поверхня підшипника так само було колесом. При цьому варто розуміти, що використовується сталь в обоймі підшипника міцніше направляючої для відкатних воріт, що призводить до зносу направляючої, замість взаємної зносу коліс роликової опори і направляючої. На практиці, роликові опори роблять пази в направляючої, після 700-900 циклів такі направляючі починають скрипіти і клинить.
