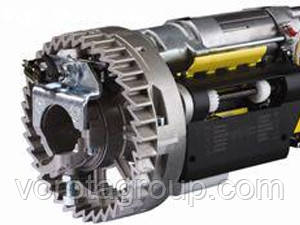

Комплект приводу для рольворот і віконних ролетів Faac R180

Комплект приводу для рольворот з пружинної балансуванням Faac R180

Технічні характеристики приводу R180 Модель Живляча напруга Споживаний струм Крутний момент Вантажопідйомність Швидкість обертання двигуна * використовуйте відповідні перехідні адаптери (включені в комплект) ** - використовуйте відповідні адаптери. R-50Гц 2,4 А 180H*м 180 кг 10 об/хв Діапазон робочих температур C Внутрішній діаметр приводного адаптера Зовнішній діаметр приводного адаптера Максимальна висота рулонних воріт Максимальна ширина рулонних воріт Вага двигуна Час безперервної роботи (при температурі 25 C) 60/48*/42*мм 200/220** 8 мм м 4,5 м 8,7 м 100 сек 1.1.

Встановлювати електропривод необхідно строго по центру вала.

Для визначення правильного положення електропривода необхідно: повністю опустити полотно рулонних воріт, що б отримати доступ до валу. Знайдіть середину вала встановіть електропривод.

Установка електроприводу

Встановіть електропривод наступним чином:

1. Помістіть електропривод на вал таким чином, щоб він розташовувався по центру, як показано

2. Виміряйте діаметр шківа і валу. У разі якщо діаметр вала не 48 мм, а 42 мм., використовуйте спеціальні перехідні адаптери (рис. 6А).

3. Закріпіть фіксуючий адаптер використовуючи чотири гвинти кріплення.

4. Зафіксуйте положення приводу двома гвинтами, затягування контргайки. Увага! При монтажі приводу не видаляйте скобу фіксатор кінцевих вимикачів. Знімати її необхідно після закінчення всіх монтажних робіт. Просвердлите отвір у валу діаметром 10,5 мм

5. Встановіть і зафіксуйте кріпильний болт через отвір в несучому адаптері приводу крізь вал і затягніть його самостопорящейся гайкою
