Привід для розпашних воріт (ширина воріт до 5м) DOORHAN

Привід для розпашних воріт (ширина воріт до 5м) DOORHAN

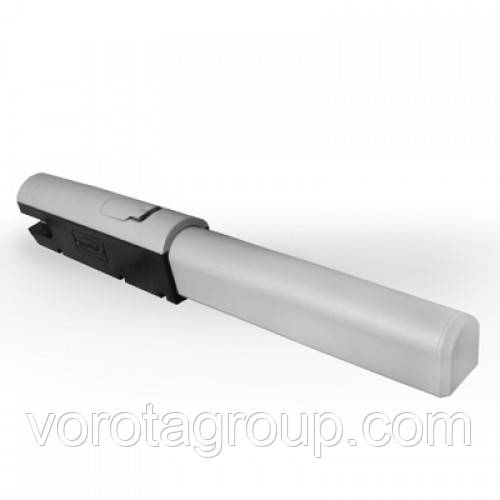

SW-5000KIT Doorhan Комплект приводу для розпашних воріт (ширина воріт до 5м). Склад: SWING-5000 ― Привід для розпашних воріт вагою до 1000 кг і шириною стулки до 5 м ― 2шт; PCB-SW ― Плата керування приводами з вбудованим приймачем в корпусі ― 1шт; LAMP ― Лампа сигнальна 220В з вбудованою антеною ― 1шт; PHOTOCELL-N ― Фотоелементи безпеки, дальність 40м ― 1шт;

Електромеханічні приводи серії Swing — це оптимальне рішення для автоматизації побутових і промислових розпашних воріт із середньою і високою інтенсивністю використання. Переважною рисою даних приводів є можливість їх установки на вузькі стовпи. Всі приводи Swing відповідають найвищим стандартам безпеки і адаптовані до експлуатації в різних кліматичних умовах. Використання високоякісних матеріалів і морозостійкої мастила дозволяє їм безперебійно працювати у великому діапазоні температур — від -40 до +55 °С. Широкий діапазон робочої напруги (від 180 до 280 В) дозволяє використовувати привід в мережах з нестабільною напругою. Приводи серії Swing сертифіковані і відповідають всім російським і європейським стандартам якості.
Електроприводи серій Swing-3000/5000, призначені для автоматизації розпашних воріт, є лінійними приводами з функцією замикання воріт в крайніх положеннях, при їх використанні не потрібна установка на ворота додаткових замків.
У відсутність електроживлення приводи розблоковуються спеціальним ключем.
Приводи складаються з електродвигуна, мотор-редуктора і сполученого з ними ходового гвинта, на якому переміщається закріплена на воротах гайка. Всі внутрішні елементи приводу знаходяться в міцному алюмінієвому корпусі, що виключає їх випадкове пошкодження. За рахунок використання потужного двигуна (тягове зусилля до 3000 М) і збільшеного робочого ходу, приводи можна використовувати на воротах зі стулкою завдовжки до 5 м і вагою воріт до 1000 кг. Привід ідеально підходить для великих розпашних воріт із середньою і високою інтенсивністю використання, що відкриваються як всередину, так і назовні.
― Налаштування зупинки у крайніх положеннях проводиться за допомогою кінцевих вимикачів. ― Довжина робочого ходу електропривода серії Swing-5000 (500 мм) дозволяє відкривати ворота назовні. ― Міцний алюмінієвий корпус захищає елементи приводу від механічних пошкоджень і впливів навколишнього середовища. ― Надійний і багатофункціональний блок управління. ― Привід надійно працює в несприятливих погодних умовах в діапазоні від -40 до +55°C. ― Сертифікований в Європі.

Технічні характеристики

Особливості

• Міцний алюмінієвий корпус, що пройшла спеціальну термообробку, що забезпечує ступінь захисту IP54 і надійно захищає елементи приводу від механічних пошкоджень і впливу навколишнього середовища
• Підключення приводу до плати керування здійснюється за допомогою одного трижильного кабелю, що істотно скорочує кількість часу і проводки, необхідної для монтажу
• Зупинка приводу в крайніх положеннях здійснюється за спрацьовування кінцевих вимикачів і дублюється вбудованими механічними упорами
• Безпечна робота системи забезпечується електронного блоку управління, адаптованого до роботи в електромережах з нестабільною напругою
• Надійна система розблокування за допомогою тригранного ключа дозволяє легко перевести ворота в ручний режим відкриття в разі відсутності електроенергії
• У конструкції привода використовується ходовий гвинт спеціальної форми, поліпшує кінематичні характеристики його передачі «гвинт-гайка»
• Дисплей, що відображає режим роботи електропривода
• Легко підключаються знімні клеми

Зовнішній вигляд і конструкція

• Привід виготовлений з високоміцного алюмінієвого сплаву і захищений від будь-якого роду негативних впливів навколишнього середовища. Спеціальні гумові ущільнювачі роблять всі з'єднання алюмінієвих частин повністю герметичними (клас захисту — IP54).
• Ходовий гвинт виконаний з високоміцної сталі і володіє поліпшеними кінематичними характеристиками. Двухзаходная різьблення утримує мастило в зоні тертя, що значно збільшує зносостійкість передачі. Крім того, дана конструкція допомагає збільшити плавність ходу і знизити рівень шуму при роботі привода. Ресурс ходового гвинта розрахований на весь термін служби приводу.
• Ходова гайка виконана з високоміцного сплаву бронзи і сталі, який дозволяє мінімізувати коефіцієнт тертя між ходовим гвинтом і гайкою, що значно збільшує термін служби вузла.
• Приводи серії Swing оснащені планетарним редуктором, основною перевагою якого є велике передаточне число при компактних розмірах і невеликій масі.
• Привід оснащений механізмом розчеплення, який дозволяє відкрити або закрити ворота вручну при відсутності електроенергії. Система розчеплення обладнана спеціальним замком, призначеним для захисту приводу від несанкціонованої розблокування.
• Переклад приводу в режим ручного відкриття здійснюється за допомогою компактного ключа з тригранним пазом. Він виготовлений із пластику і для збільшення терміну експлуатації обладнаний металевою вставкою, що виключає стирання граней ключа.
• Завдяки використанню в редукторі деталей зі сталі та бронзи привід Swing-2500 відрізняється збільшеним терміном служби.
• Перевагами даної серії приводів є також надійність і точність системи кінцевих вимикачів, яка дозволяє максимально точно налаштувати зупинку воріт в крайніх положеннях.
• Крім основних кінцевих вимикачів на відкриття і закриття воріт, встановлений додатковий дублюючий кінцевий вимикач, який дозволяє виключити поломку корпусу внаслідок проскакування основного кінцевого вимикача ходової гайкою.
• У конструкції моделі Swing-5000 передбачена зупинка приводу упорів, що є додатковою гарантією безперебійної роботи приводу.
• У конструкції кінцевих вимикачів передбачена точна настройка крайніх положень воріт.
• Всі необхідні підключення зроблені на заводі, що істотно скорочує час монтажу.
• Зверху і з боків кінцеві вимикачі, ходовий гвинт і ходова гайка надійно захищені міцним алюмінієвим корпусом від різних негативних впливів навколишнього середовища.
• Знизу вони закриті пластиковим кожухом, який виключає попадання пилу на поверхню ходового гвинта.
• Для ідентифікації приводу в період гарантійного обслуговування, на корпусі розташована спеціальна маркіровка — індивідуальний код приводу для швидкого визначення дати виробництва, часу і місця продажу, номери гарантійного талона. Наявність даної інформації допомагає істотно скоротити стандартні терміни виконання гарантійних зобов'язань.
