Шторні Ворота підйомні серії HD20/40 з поворотною колоною

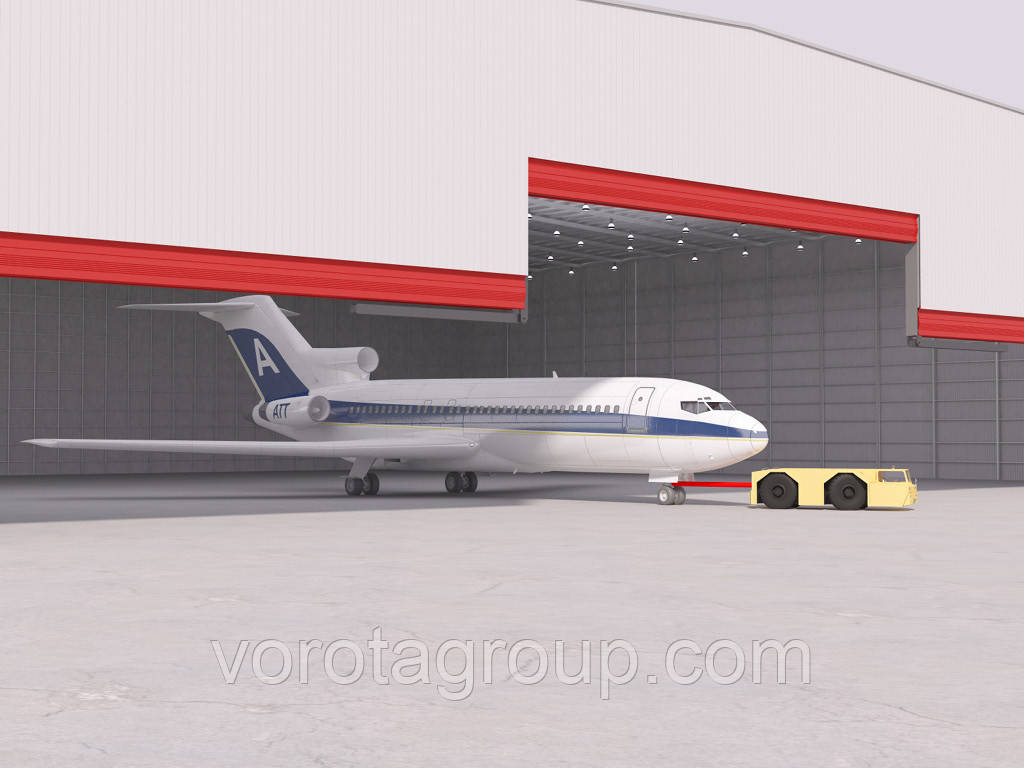

Ангарні ворота DoorHan призначені для перекриття прорізів у приміщеннях для технічного обслуговування і зберігання літаків різних класів — від широкофюзеляжних до бізнес-класу. Ворота такого типу можуть встановлюватися в корпусах інших призначень — скрізь, де потрібна велика ширина і висота відкритого отвору.

Відкатні опорні ворота для отвору 55 х 16 м

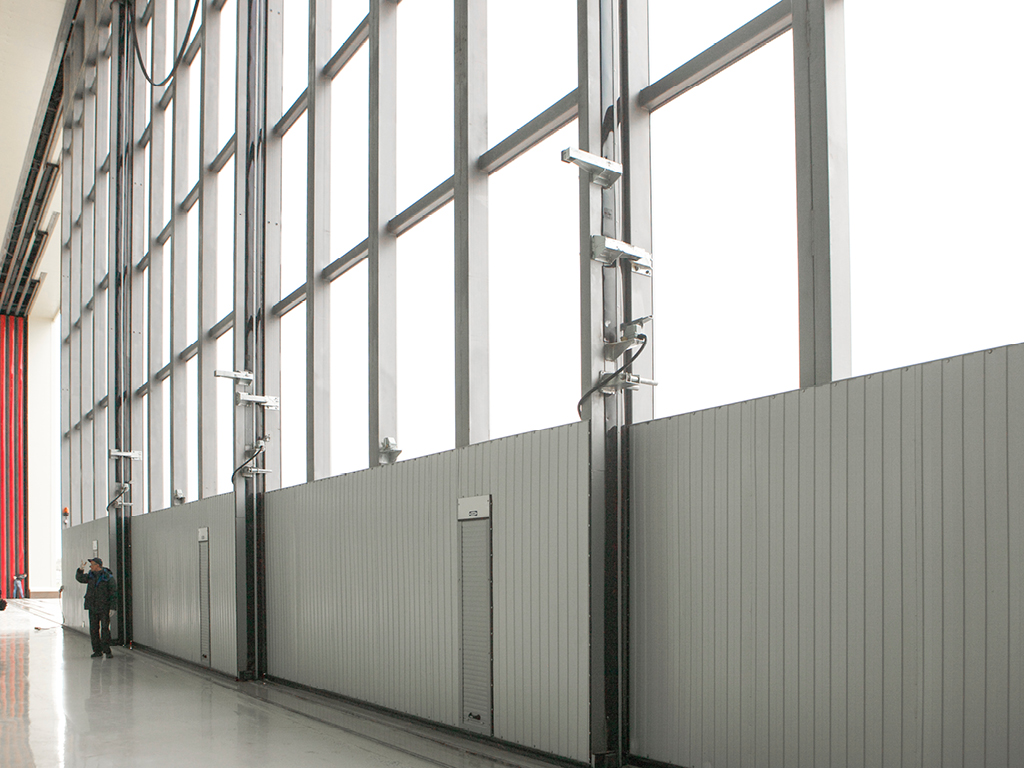

Внутрішній вигляд відкатних опорних воріт для отвору 55 х 16 м

ЗОНА ЗАСТОСУВАННЯ

Авіаційні ангари для зберігання і обслуговування повітряних широкофюзеляжних суден.

Ангари для зберігання і обслуговування вертольотів.

Монтажно-випробувального корпусу (МІК) для остаточної зборки ракетоносіїв.

Елінги для зберігання і обслужитвания дирижаблів.

«Чисті» приміщення.

Стадіони та спортивні споруди.

Цех з мостовим краном.

ПЕРЕВАГИ

ДИЗАЙН

ВИДИ СЕНДВІЧ-ПАНЕЛЕЙ

Горизонтальна смуга

Хвиля

Широка центральна смуга

Дошка

ТИП ПОВЕРХНІ

Гладка

Стукко

Під дерево

СТАНДАРТНІ КОЛЬОРИ ПО RAL-КАРТІ

RAL 9003 білий

RAL 7004 сірий

Коричневий RAL 8014

RAL 5005 синій

Зелений RAL 6005

RAL 3005 бордовий

RAL 9006 сріблястий

RAL 3000 червоний

ТАБЛИЦЯ РОЗМІРІВ

РОЗМІРИ ОТВОРУ

КОНСТРУКЦІЯ

1. Верхні напрямні воріт

2. Струмопідвід

3. Система алюмінієвих фасадних профілів

4. Каркас воріт

5. Аварійне відкривання

6. Блок управління

7. Мотор-редуктор

8. Нижній опорний ролик

БАЗОВА КОМПЛЕКТАЦІЯ

	Верхні напрямні виконуються з закритих прокатних профілів, кронштейни кріплень мають можливість рихтування. При рихтуванні верхніх напрямних пред'являються вимоги до точності установки, які вказуються в проектній документації.
	Прив'язка верхніх напрямних воріт до будівельним конструкціям ангару здійснюється при проектуванні воріт. Після закінчення монтажу виконується виконавча зйомка, після аналізу якої, дається дозвіл на остаточну обварку кронштейнів.
	У верхній частині воріт встановлені ролики, які перекочуються по верхніх напрямних і передають горизонтальну вітрове навантаження на будівельні конструкції ангара.
	В залежності від технічного завдання і конструкторського рішення, підведення силового живлення до стулок воріт може здійснюватися двома способами: троллейным струмопідведення або гнучкою кабельної ланцюгом закритого типу. Обидві системи надійно підводять силове харчування до рухомої стулці воріт. Міцний корпус токоподвода має малу вагу. Струмопідведення надійні при інтенсивному використанні, зручні при монтажі, володіють високою ремонтопридатністю. Струмопідведення можуть використовуватися при установці воріт в приміщенні і на відкритому повітрі, в діапазоні температур від +40 до -50 °С.
	Тролейний струмопідвід.
	Гнучка кабельна ланцюг.
	Система алюмінієвих профілів. Ущільнення, сендвіч-панелі і полікарбонат кріпляться до каркаса за допомогою спеціальних алюмінієвих профілів. Кольори каркасу, сендвіч-панелей, полікарбонату і профілів додатково узгоджуються з замовником.

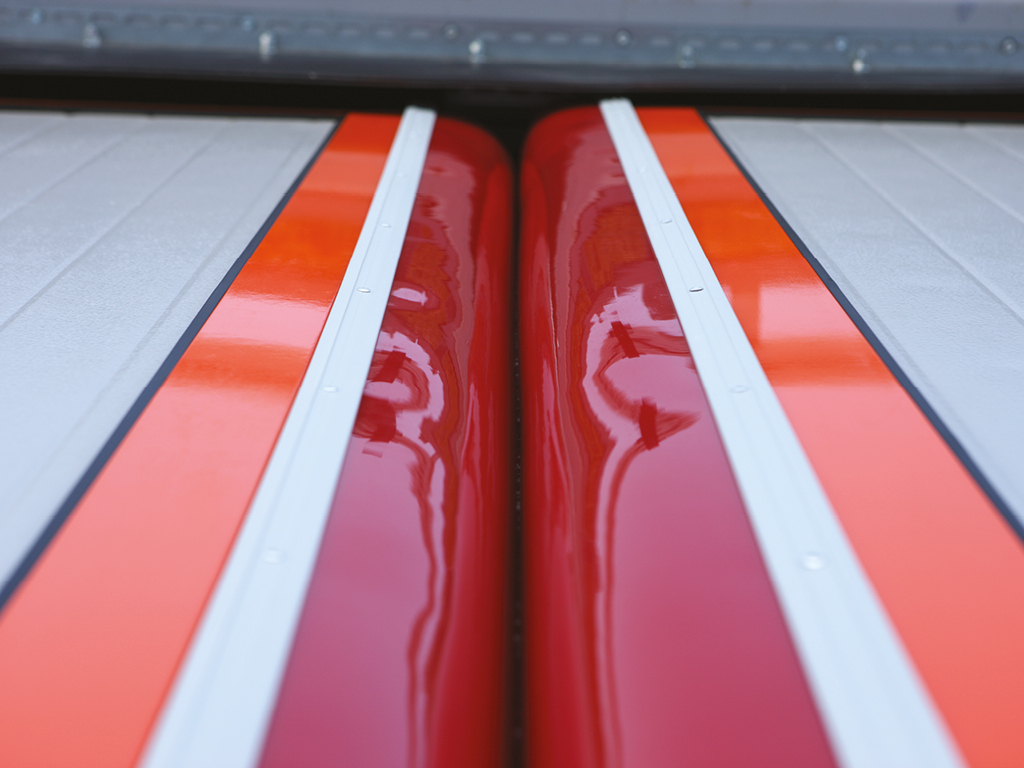

	Ущільнення воріт мають високу міцність на розрив і розтягнення, володіють хорошими звукоізоляційними властивостями. Стійкі до ультрафіолетового випромінювання вони зберігають свою гнучкість при низьких температурах протягом тривалого періоду експлуатації.
	Стулки воріт виготовляються з закритих прокатних профілів і розраховані не тільки на статичну вітрову, але і сумарну імпульсну навантаження вітру, у відповідності з наведеними в технічному завданні даними.

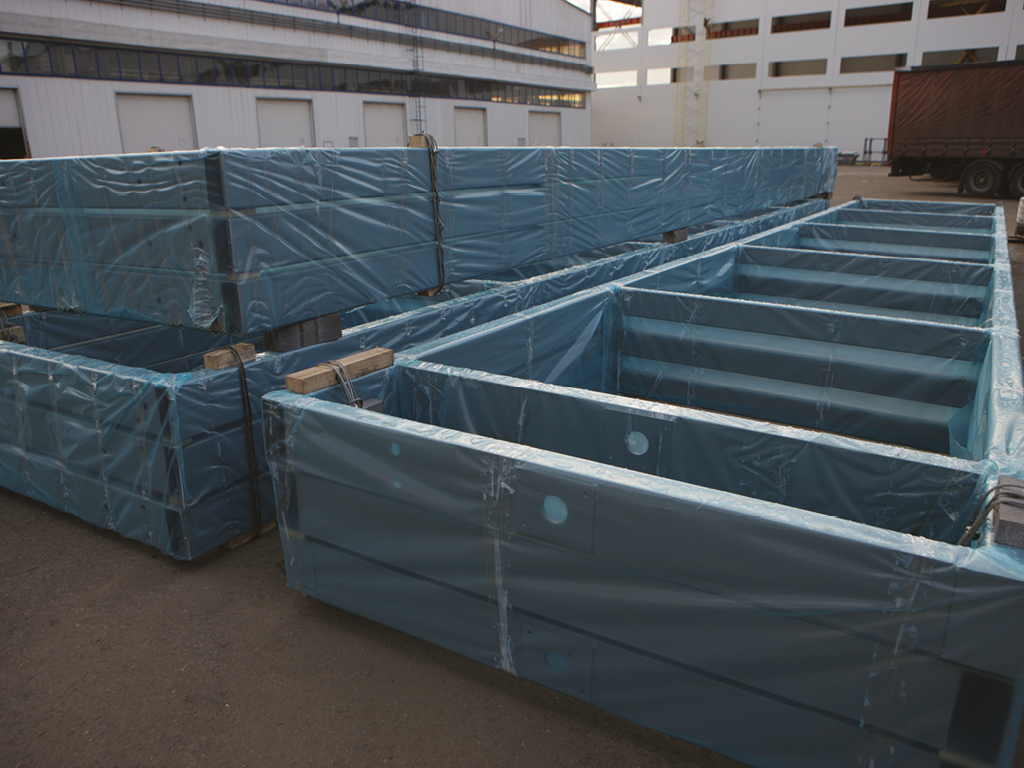

	Стулки виготовляються з окремих рам, що мають транспортні габарити для зручності доставки на об'єкт.
<img data-fancybox data-src="/upload/spravka/data/1C_KTR//Ангарные ворота/Базовая и дополнительная комплектация/АНГАРНЫЕ ВОРОТА-16-Покрытие-ЛКМ-БАЗОВАЯ КОМПЛЕКТАЦИЯ.jpg" src="https://doorhan.ru/upload/spravka/data/1C_KTR//%D0%90%D0%BD%D0%B3%D0%B0%D1%80%D0%BD%D1%8B%D0%B5%20%D0%B2%D0%BE%D1%80%D0%BE%D1%82%D0%B0/%D0%91%D0%B0%D0%B7%D0%BE%D0%B2%D0%B0%D1%8F%20%D0%B8%20%D0%B4%D0%BE%D0%BF%D0%BE%D0%BB%D0%BD%D0%B8%D1%82%D0%B5%D0%BB%D1%8C%D0%BD%D0%B0%D1%8F%20%D0%BA%D0%BE%D0%BC%D0%BF%D0%BB%D0%B5%D0%BA%D1%82%D0%B0%D1%86%D0%B8%D1%8F/%D0%90%D0%9D%D0%93%D0%90%D0%A0%D0%9D%D0%AB%D0%95%20%D0%92%D0%9E%D0%A0%D0%9E%D0%A2%D0%90-16-%D0%9F%D0%BE%D0%BA%D1%80%D1%8B%D1%82%D0%B8%D0%B5-%D0%9B%D0%9A%D0%9C-%D0%91%D0%90%D0%97%D0%9E%D0%92%D0%90%D0%AF%20%D</span>
