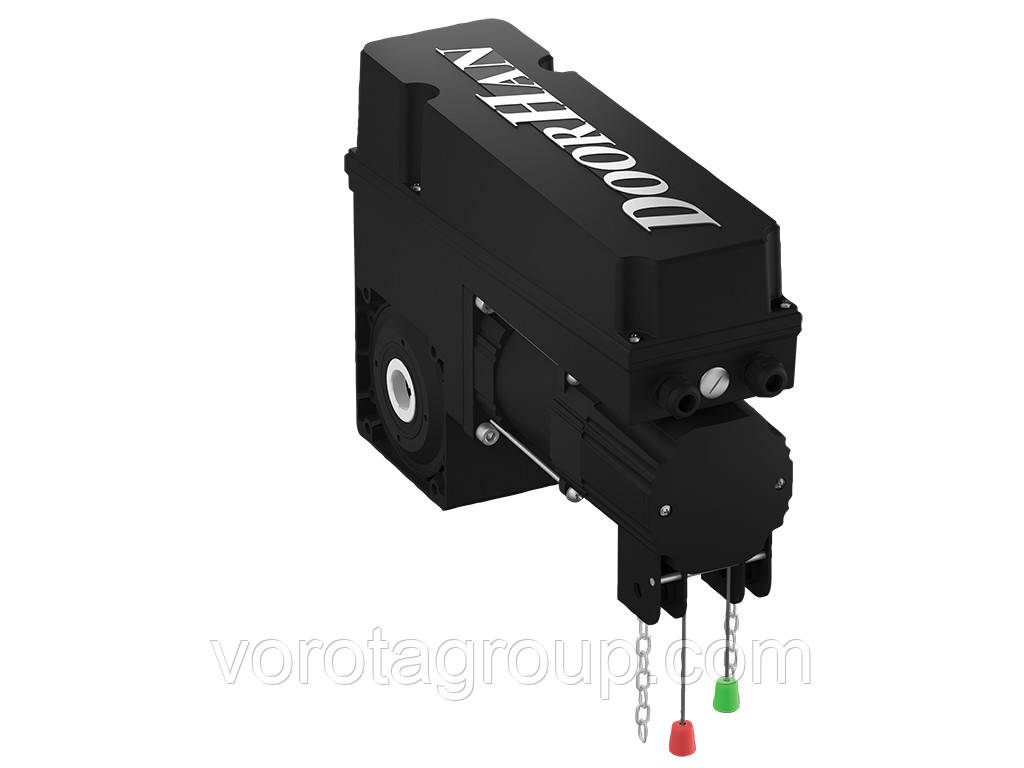

Автоматика для секційних воріт DoorHan Shaft-50KIT

        Електромеханічні приводи DoorHan Shaft-50KIT призначені для автоматизації збалансованих промислових секційних воріт.

1. Перед установкою приводу потрібно переконатися в тому, що ворота збалансовані і працюють плавно.

2. Необхідно упевнитися, що місце експлуатації відповідає за своїми кліматичними умовами характеристик приводу.

3. Забороняється встановлювати обладнання в приміщеннях з наявністю бистровоспламеняющіхся речовин або небезпечних середовищ.

4. Переконайтеся в тому, що не відбудеться защемлення предметів між рухомою і нерухомою частинами приводу під час руху воріт.

5. Необхідно використовувати додаткові аксесуари тільки компанії DoorHan щоб уникнути поломок приводу.

6. Забороняється залишати електродвигун в расцепленном стані.

7. Забороняється використовувати привід, якщо необхідний ремонт або регулювання.

8. Переконайтеся у відсутності сторонніх предметів у зоні дії електроприводу перед його запуском.

9. Проїзд і прохід дозволяється лише при зупинених воротах і вимкненому приводі.

10. Не дозволяйте дітям користуватися приводом і комплектуючими.

11. Забороняється вносити зміни в автоматичну частина.

Високий рівень тепловіддачі двигуна



Вбудований блок управління



Ланцюговий редуктор



Плата правління зручна і проста в підключенні,

легкознімні клеми значно спрощують цей процес.

Для дистанційного керування приводом

в плату управління вбудований приймач з несучою частотою в 433мГц, в який потрібно прописати до 60 пультів.

Точність зупинки воріт в крайніх положеннях

забезпечують кінцеві вимикачі кулачкового типу, регулювання яких здійснюється шестигранником.

Наявність світлових індикаторів на платі

допомагає контролювати всі етапи роботи приводу і отримувати інформацію про обрану логіці роботи



Підвищена надійність і довговічність.

Ланцюг редуктора виконана з високоякісної сталі з оцинкованим металом товщиною більше 12 мкм, всі ланки зварні.

1. Шнур розчіплювача.

2. Ручна ланцюг

3. Двигун

4. Блок управління

5. Корпус редуктора

6. Кінцеві вимикачі

7. Вузол ручного приводу

Монтаж проводиться на вал воріт за допомогою кронштейна, що шпонки і стопорного кільця.

Кронштейн кріплення присверлюємо до одвірку за допомогою саморізів.

Протипожежні секційні ворота з високим, вертикальними і похилими типами підйому.

Промислові секційні ворота всіх типів з високим, вертикальними і похилими типами підйому.
